Para que o Revit consiga melhor performance em modelos com as barras (vergalhões) dos sistemas estruturais em concreto armado modeladas ou importadas de outros programas, é preciso criar muitas vistas específicas, ao longo do fluxo de trabalho de detalhamento. Tais vistas possuem uma série de parâmetros e formatações que se tornam necessárias para atingir o alto grau de qualidade entregue pelo Ofestrutural, além de buscar mostrar na tela apenas o necessário ao contexto do comando que está sendo utilizado, aumentando, assim, a performance geral do sistema, mesmo em grandes projetos.

Desta forma, para cumprir a função acima descrita, o comando Configurações entrega, aos usuários mais avançado do Revit, a possibilidade de escolhas de diversas formatações e até mesmo de parâmetros específicos. São onze janelas com tais parâmetros e formatações, claramente definidos, organizados e agrupados, cujos valores recomendados já estão pré configurados e gravados no template do Ofestrutural, não havendo, a princípio, necessidade de intervenção do usuário. A menos da primeira janela, abaixo descrita, que envolve algumas decisões muito pessoais dos projetistas estruturais, aconselhamos nossos usuários a manterem as opções padrões, pois foram exaustivamente testadas em várias situações de detalhamento de armações de diversos projetos, gerando alta qualidade, organização, clareza e harmonia aos entregáveis.

Junto com este Manual, estamos disponibilizando o Anexo I, com as onze telas de configurações, mostrando os valores padrões acima mencionados.

A janela principal do comando Configurações possui seis abas com os seguintes agrupamentos:
Geral, Parâmetros, Estilos, Dobras (detalhes de vergalhões), Identificadores e Tipos de Vista. Procuramos colocar nomes nos parâmetros, de cada um deste agrupamentos, que definissem seus propósitos, como poderão verificar no citado Anexo I.

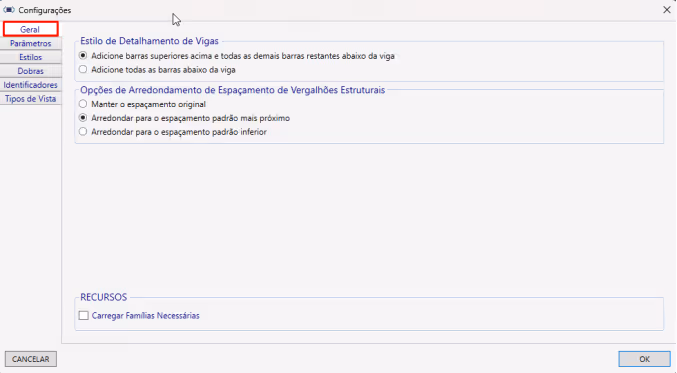

A aba Geral, como já mencionado, permite algumas escolhas importantes aos projetistas, que afetam o comportamento geral do sistema. Vejamos abaixo:

Estilo de Detalhamento de Vigas:
Permite a escolha entre dois tipos bem distintos para o detalhamento das barras longitudinais das vigas, entre a opção de representar as barras negativas acima do caixão da viga (fôrmas) ou colocar a representação de todas as barras abaixo do caixão da viga. Pelo que conhecemos, trata-se de uma decisão regional, entre algumas cidades e/ou estados do país ou simples preferência do projetista.

Opções de Arredondamento de Espaçamento de Vergalhões Estruturais
Pode acontecer que, na importação das barras de armações de programas de cálculo estrutural, sejam geradas barras agrupadas com espaçamentos definidos em muitas casas decimais (estribos de vigas ou pilares e distribuição de barras em lajes, por exemplo). Nas obras, é mais comum serem utilizados espaçamentos, para tais barras, arredondadas para 5cm, 7,5cm, 10cm, 12,5cm, 15cm, 17,5cm, 20cm, 22,5cm, 25cm, 27,5cm e 30cm, por exemplo. Escolha uma das três opções, como descrito na janela de configurações: manter o espaçamento original, arredondar para o espaçamento padrão mais próximo ou arredondar para o espaçamento padrão inferior (espaçamento mais “apertado”, gerando mais barras por metro).

‍
