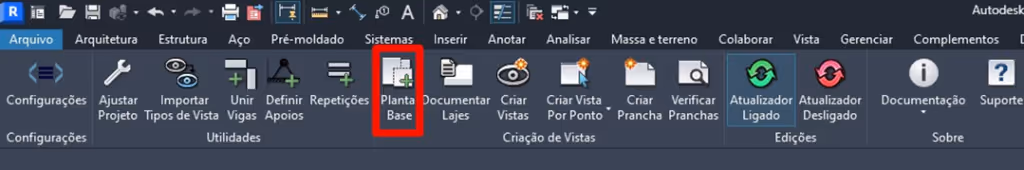

Este é um dos principais comandos do OFestrutural. Na sequência do fluxo de trabalho do detalhamento de um modelo BIM, após a utilização do comando Ajustar Projeto devemos criar as plantas base para os detalhamentos.

A Planta Base, bem definida pela sua própria denominação, é uma espécie de “painel de controle” organizacional para o grande número de vistas necessárias aos detalhamentos das armações dos projetos estruturais. Não é uma planta “entregável”, mas sim uma planta que relatará, visualmente, as vistas (seções e elevações) criadas para as peças estruturais, bem como possibilitará a ação de diversos comandos de criação e de definições que veremos mais adiante (como Unir Vigas, Definir Apoios e Repetições).

A primeira janela de diálogo deste comando é a seguinte, onde estabeleceremos, em sua primeira aba, os níveis de desenvolvimento estrutural (pavimentos) para os quais queremos criar nossas Plantas Base:

Na segunda aba vamos informar a Categoria das peças estruturais para a criação das Plantas Base.

Com estes quesitos definidos e após o botão OK, serão criadas as Plantas Base correspondentes às solicitações, em local específico do Navegador de Projeto. No caso de primeira utilização deste comando no modelo BIM ativo, o item será criado dentro da organização geral do template do OFestrutural.

Neste ponto já estaremos aptos a criar as vistas de detalhamento, com base nas categorias e níveis dos elementos estruturais do projeto, através dos comandos de criação de vistas, como veremos mais adiante.

‍
