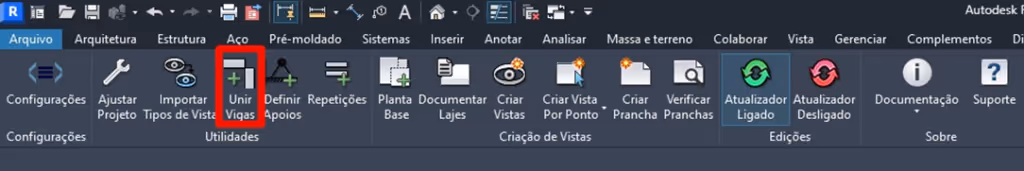

Para que o OFestrutural possa fazer o detalhamento de uma viga, nesta primeira versão, é necessário que vigas contínuas sejam modeladas como um só elemento. Pode acontecer, por exemplo, de vigas contínuas serem importadas para o Revit em vãos separados. Nestes casos, a solução seria a utilização deste comando para unir os vãos desta viga contínua, antes da criação das vistas de detalhamento das armações pelo OFestrutural.

Para executar este comando, devemos navegar até uma planta base de vigas de um dos níveis de desenvolvimento estrutural e, através do duplo clique em seu nome no Navegador de Projeto do Revit, torná-la a vista ativa na área de trabalho do Revit.

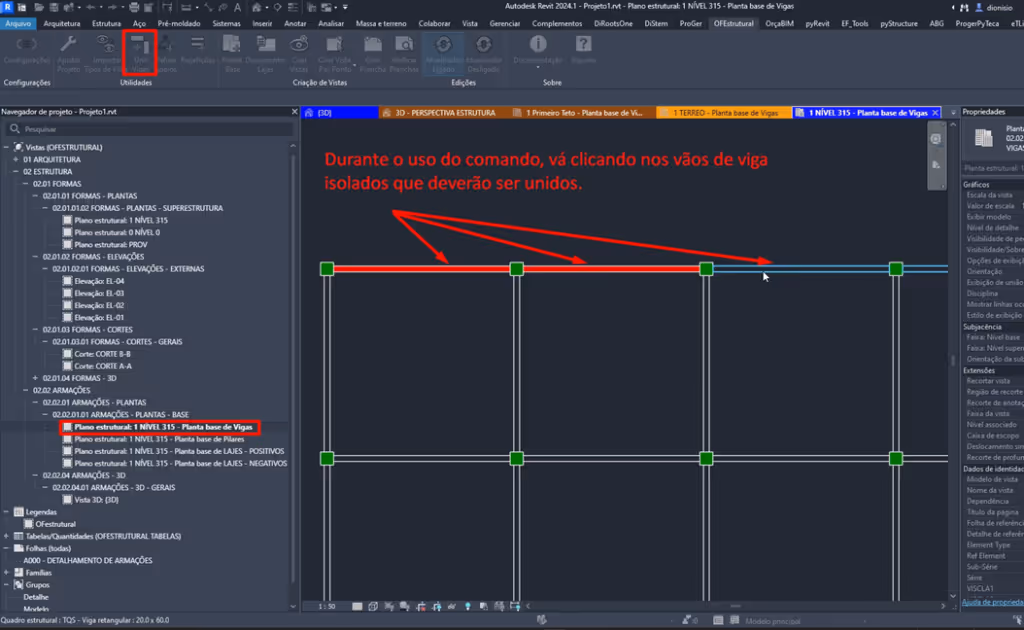

Na sequência devemos conhecer qual viga contínua queremos unir os vãos e clicar no primeiro e depois nos demais vãos. Cada vão da viga contínua será marcado em vermelho durante o uso do comando, até sua finalização para a ação requerida. Com isto, a viga contínua que estava separada em vãos independentes será unida (como devem estar as vigas contínuas antes do detalhamento pelo OFestrutural). Este comando, para a primeira versão do programa, só atuará em vãos de viga contínua sem variação de seção transversal. A imagem seguinte ilustra o comando em ação.

Para indicar o fim da seleção em planta dos vãos da viga contínua, encerrando o comando, pressione esc no teclado. O OFestrutural executará a união desejada.

‍

‍
