INFORMAÇÕES NO TQS

O TQS é software de modelagem de projetos estruturais, as informações são divididas em grupos, as quais seriam, Pilares, Fundações, Pavimentos, Níveis de piso.

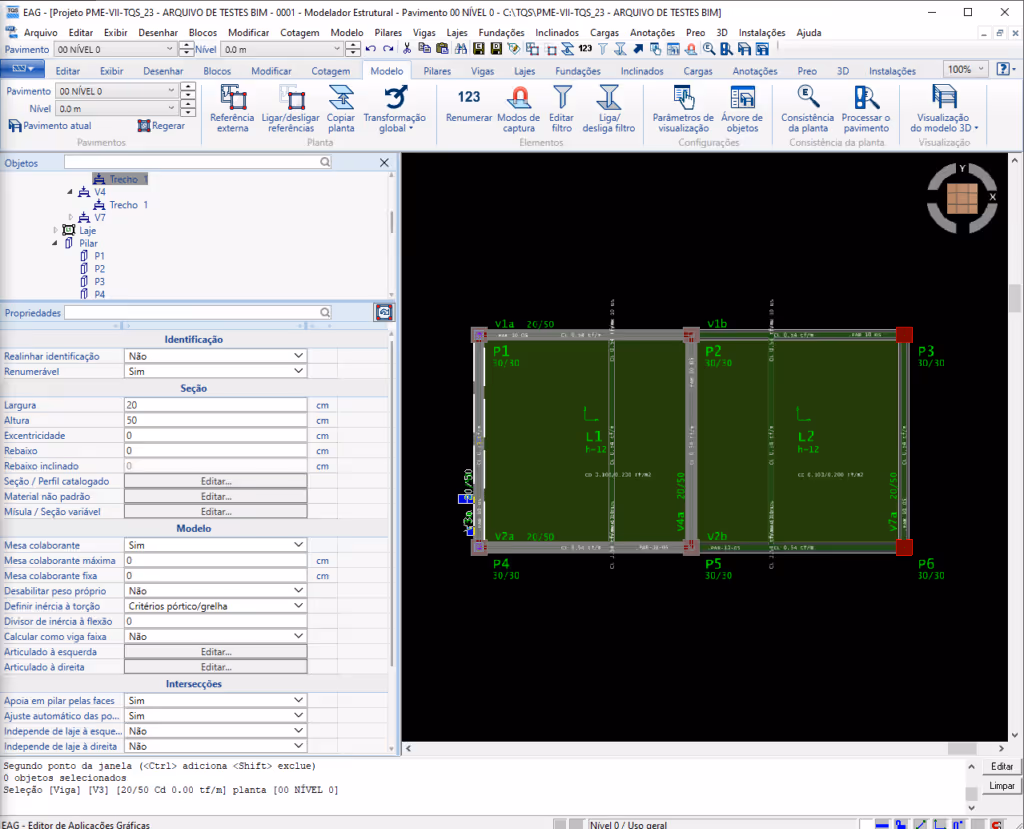

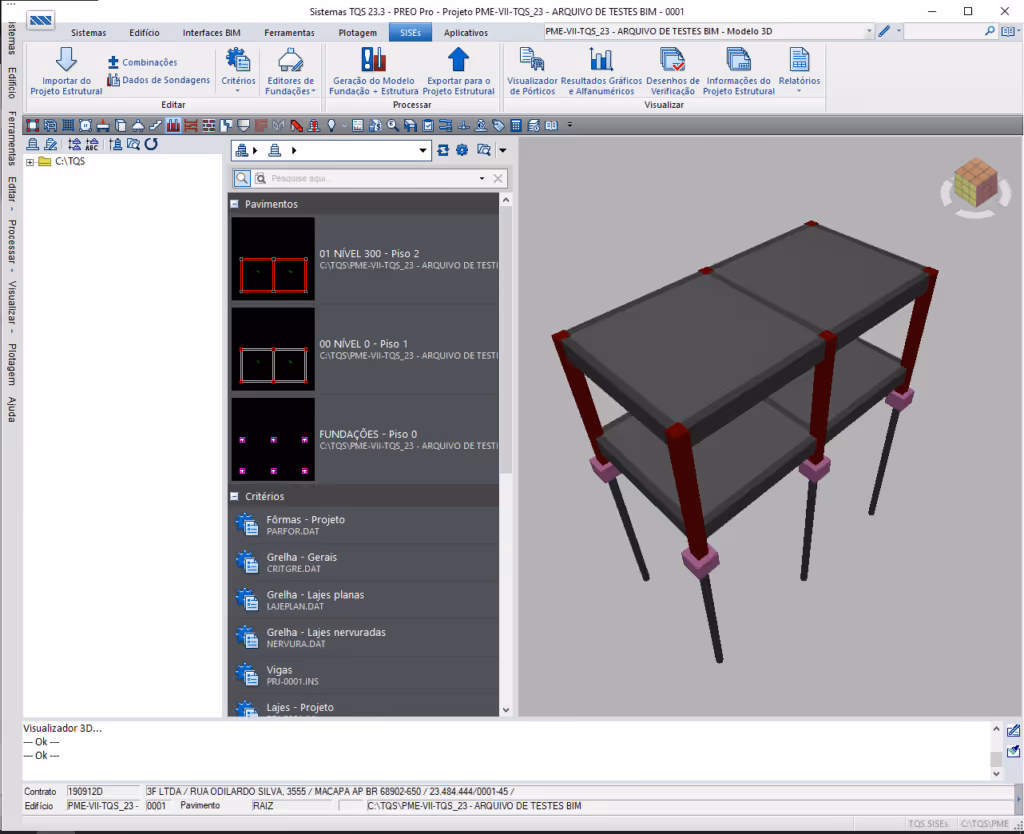

A partir de projetos em Arquivos em DWG é possível fazer a modelagem em 3D das estruturas, podendo especificar individualmente as informações de cada pavimento separadamente, onde existem Altura, Largura, Comprimento e entre outras; e assim fazendo o dimensionamento de seu projeto.

A partir de projetos em Arquivos em DWG é possível ser baseado no modelo que vai servir como base, para a modelagem individualmente as informações de cada pavimento separadamente, onde existe Altura, Largura, Comprimento e entre outras; e assim fazendo o dimensionamento de seu projeto.

QUANTIFICANDO UTILIZANDO O ORÇABIM

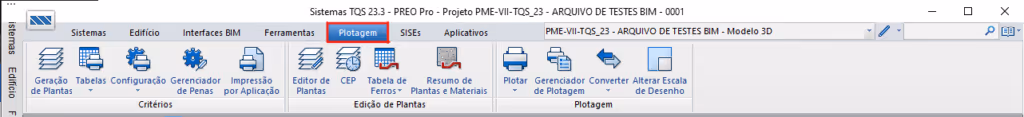

É possível escolher de que forma a identificação dos quantitativos será feita e extraída indo em Plotagem.

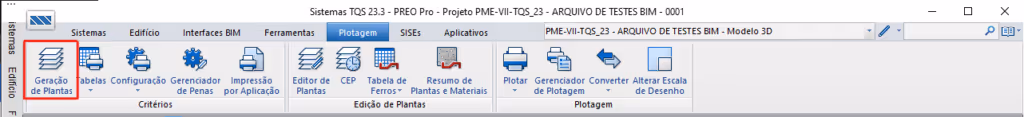

Em seguida clique na opção de “Geração de plantas”.

Escolha a opção de Comum a todos os pavimentos.

Em seguida clique em OK.

Clique na opção de Emissão de plantas.

Existe suas opções de fazer a extração dos quantitativos, na opção de “Nos desenhos do edifício” que assim irá retirar os quantitativos dos desenhos que estão nos editores rápidos de armação de cada peça estrutural, e a opção de “Nas plantas do edifício”, que assim os quantitativos serão retirados das pranchas, se as pranchas não estiverem montadas é melhor marcar a segunda opção.

Em seguida vá na área de Interface BIM.

E clique na opção de “Orçamento de obra”.

Quando abrir a tela de aviso clique em Sim.

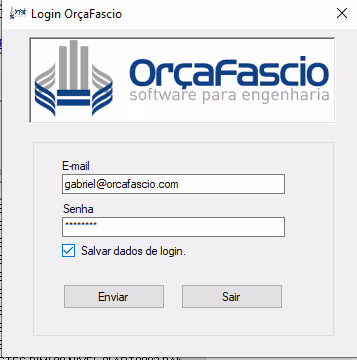

Faça o login com a senha e o e-mail cadastrado na OrçaFascio.

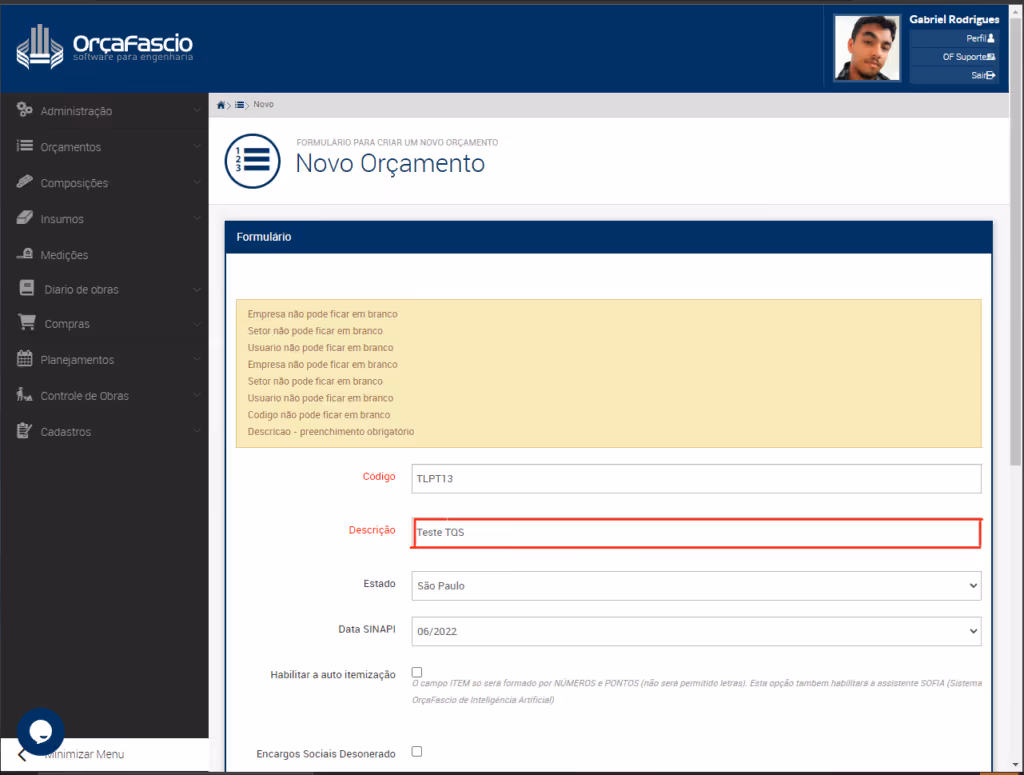

Em seguida coloque a descrição do orçamento.

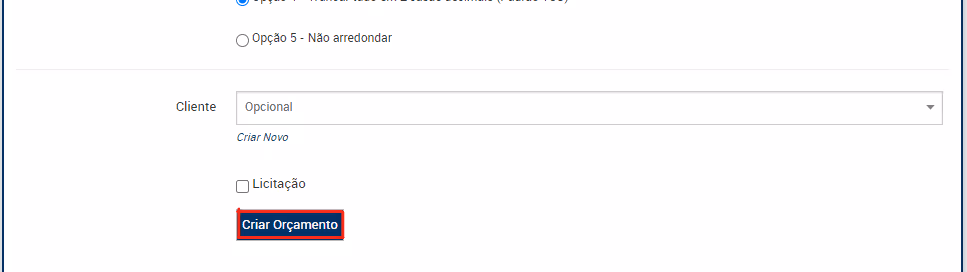

Em seguida clique em Criar Orçamento.

Escolha as bases de composição do Orçamento e clique em Salvar.

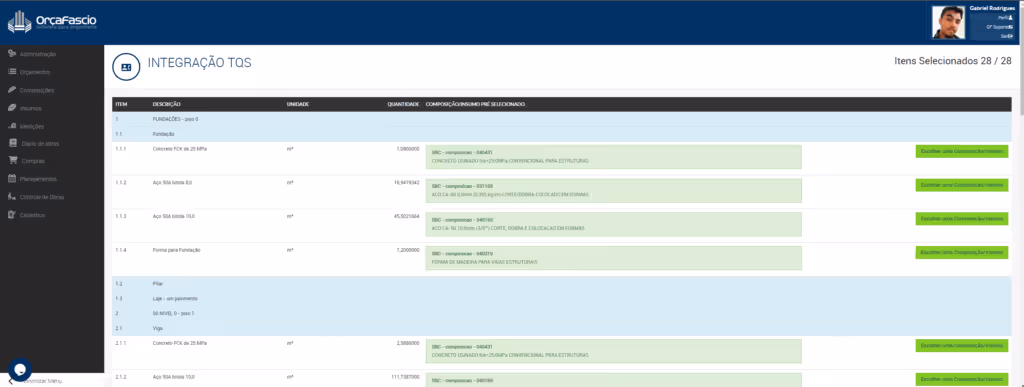

O Sistema irá identificar os dados de cada elemento do projeto e lhe dará sugestões de composições referentes a cada elemento modelado, também dando sugestões de acordo com as minhas escolhas passadas.

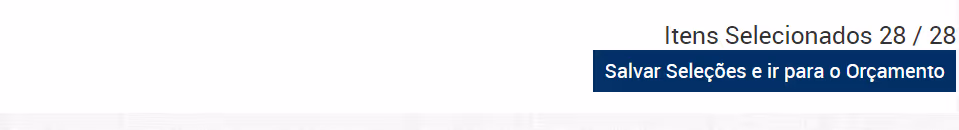

Clique em Salvar Seleções e ir para o orçamento.

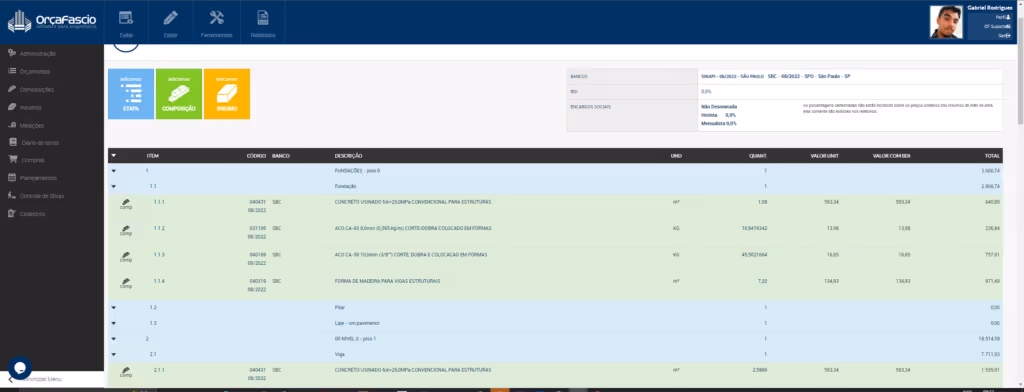

Assim o seu orçamento irá ser importado com as informações referentes ao projeto.

‍
